棱鏡是一種按照出射光線和入射光線成特定角度來轉折光線的光學元件。棱鏡在光學系統中主要實現轉折光路、轉像、倒像和掃描等功能。
用于光束轉向的棱鏡一般可以分為反射棱鏡和折射棱鏡。
反射棱鏡
Reflecting prism反射棱鏡是將一個或多個反射面磨制在一塊玻璃上，利用全反射原理和鍍膜技術制成。如果在棱鏡內部的光線抵達表面時的角度是大于發生全反射的臨界角，便會產生全反射，所有的光線都會被反射回內部；若入射光線不能全部發生全反射，則需在該面上鍍以金屬反射膜，如銀、鋁或金等，以減少反射面的光能損失；另外，為了增加棱鏡的透光量，減小或消除系統的雜散光，會在棱鏡的入射面和出射面鍍特定光譜范圍的增透膜。

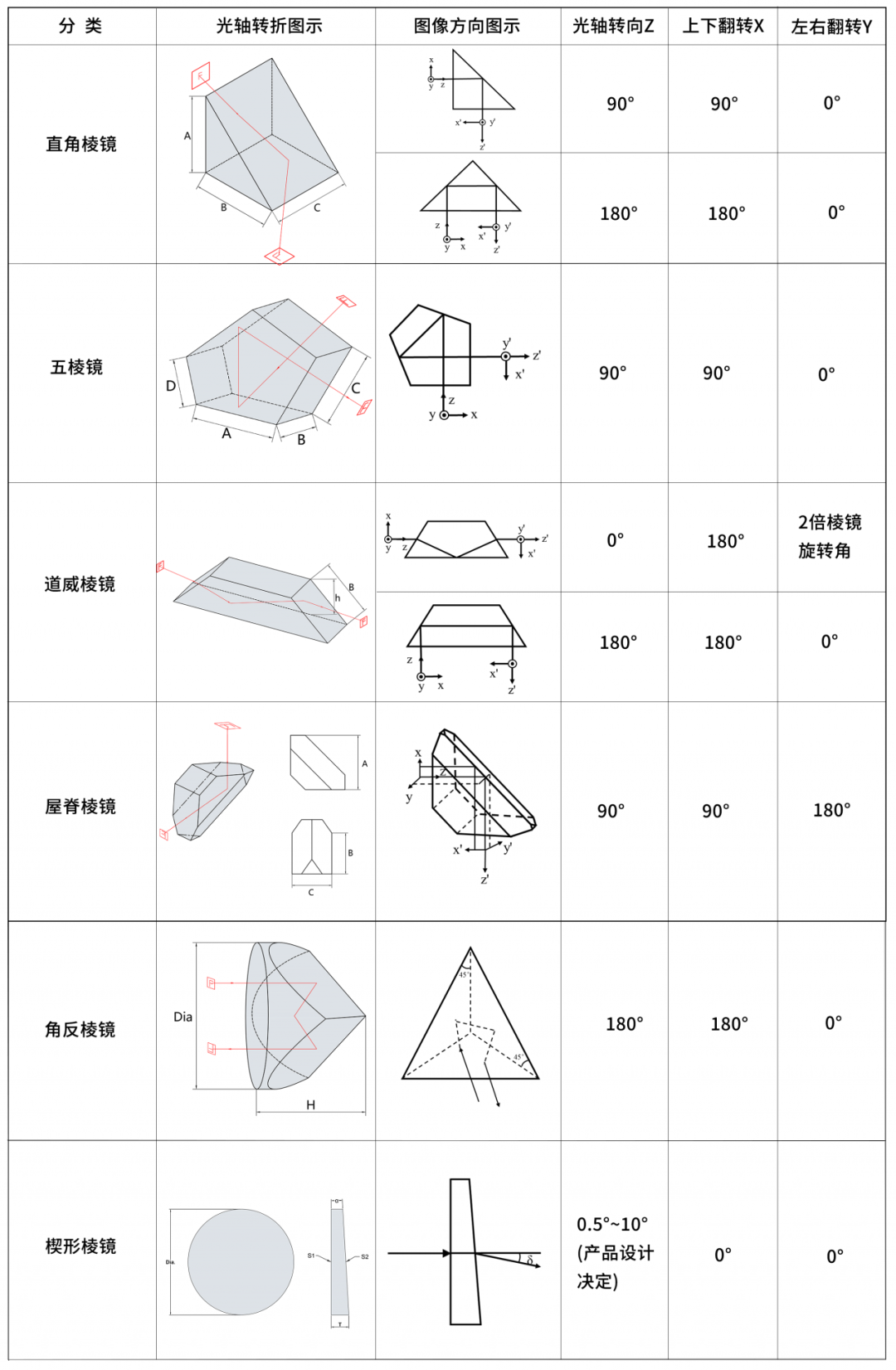

反射棱鏡的種類繁多，形狀各異，大體上可分為簡單棱鏡（如直角棱鏡、五角棱鏡、道威棱鏡）、屋脊棱鏡、椎體棱鏡和復合棱鏡。
折射棱鏡Refracting prism

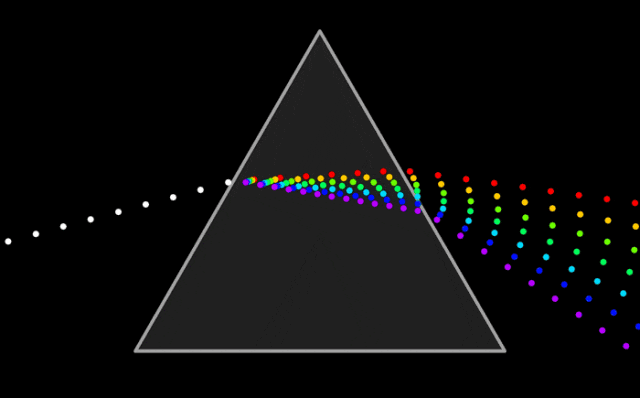

折射棱鏡是根據光的折射原理，工作面是兩個折射面，兩折射面的交線成為折射棱，兩折射面間的二面角成為折射棱鏡的折射角，用α表示。出射光線與入射光線的夾角稱為偏轉角，用δ表示，對于給定的棱鏡，折射角α和折射率n是定值，折射棱鏡的轉向角δ只隨光線的入射角I而變化。在光線的光路對稱于折射棱鏡時，偏向角取得最小值，表達式為：

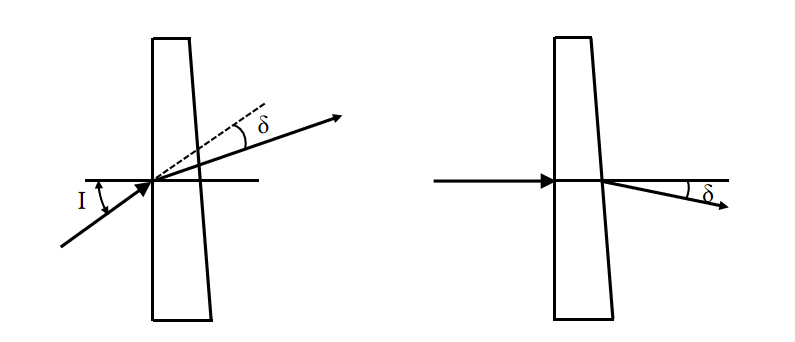

折射角很小的棱鏡稱為光楔或楔形棱鏡，由于折射角很小，當光線垂直入射或接近垂直入射時，光楔偏向角表達式可以近似簡化為：δ=（n-1）α
鍍膜特性

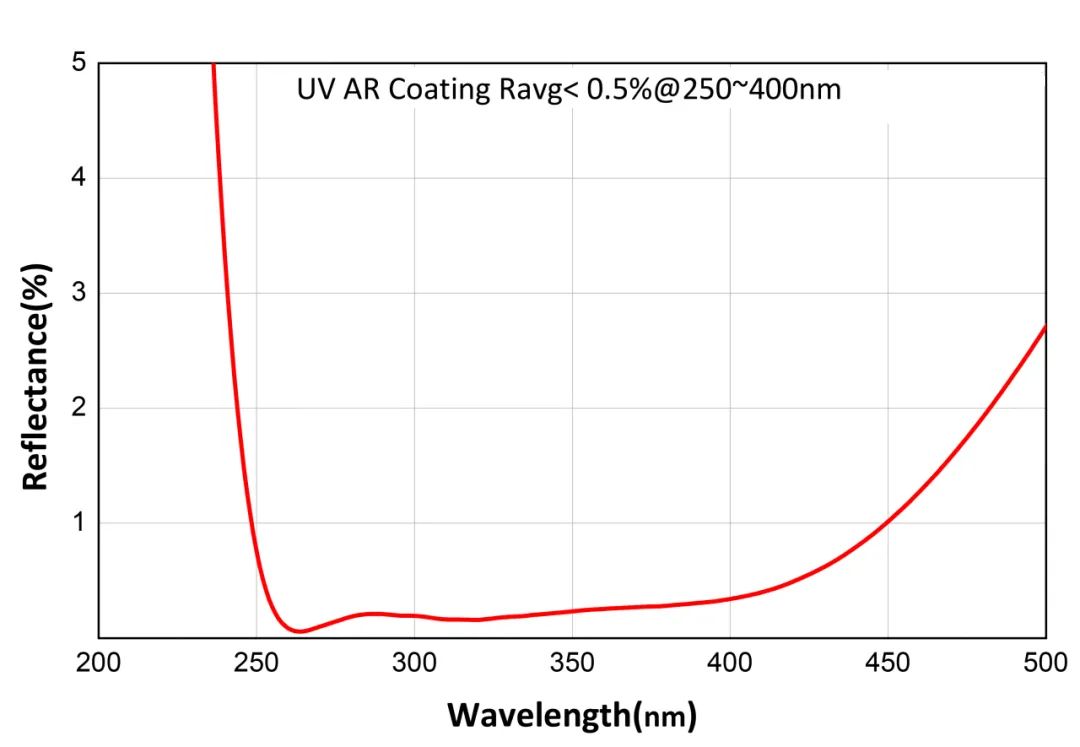

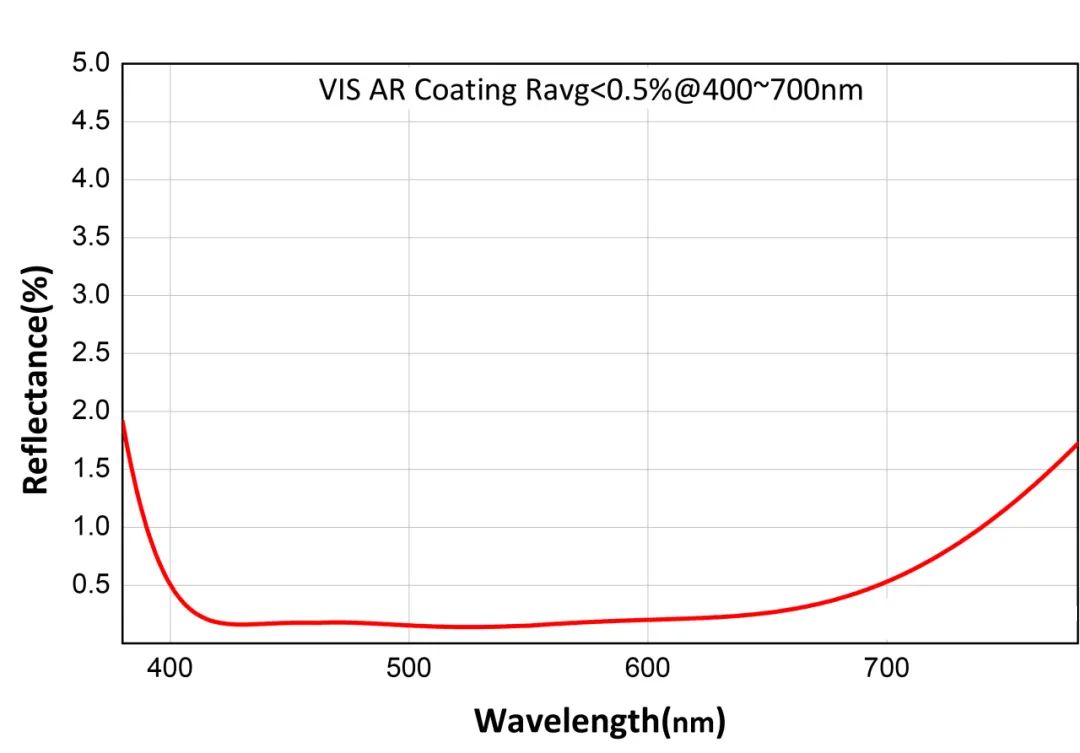

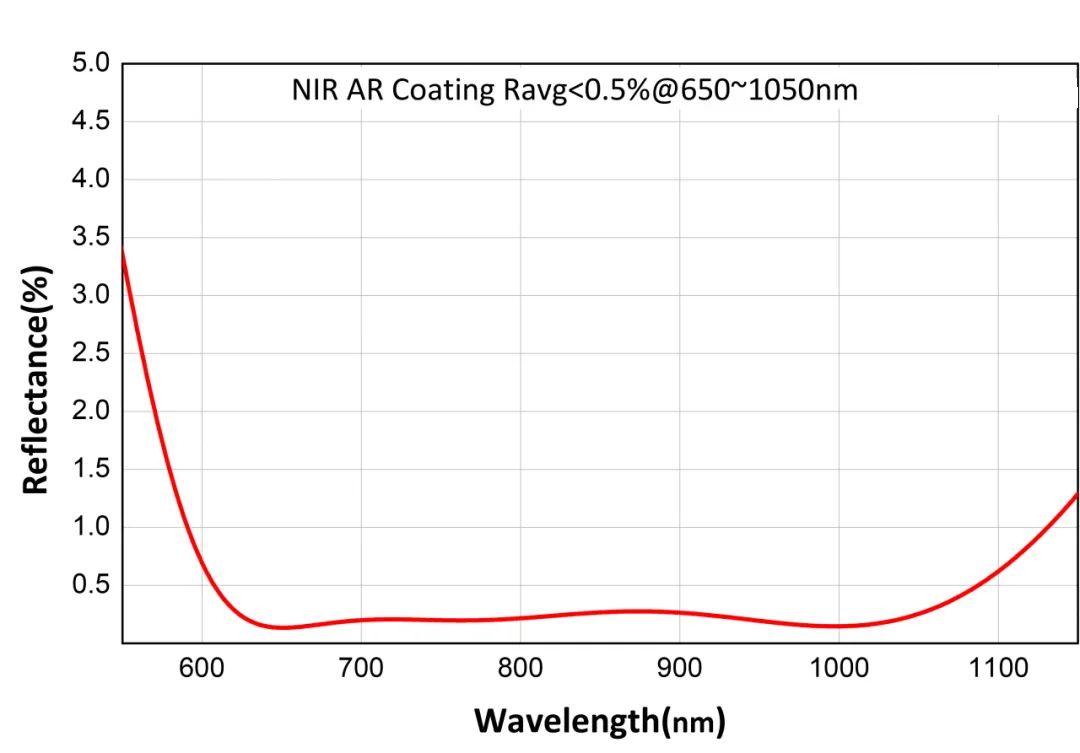

通常在棱鏡反射面鍍鋁、銀反射膜以提高光反射率，在入射面和出射面鍍?cè)鐾改碓黾永忡R的透光量，減小或消除系統的雜散光，包括UV、VIS、 NIR、SWIR不同波段。常見鍍膜特性如下圖：
應用領域：
現代生活中，棱鏡被廣泛應用于數碼設備、科學技術、醫療儀器等領域。

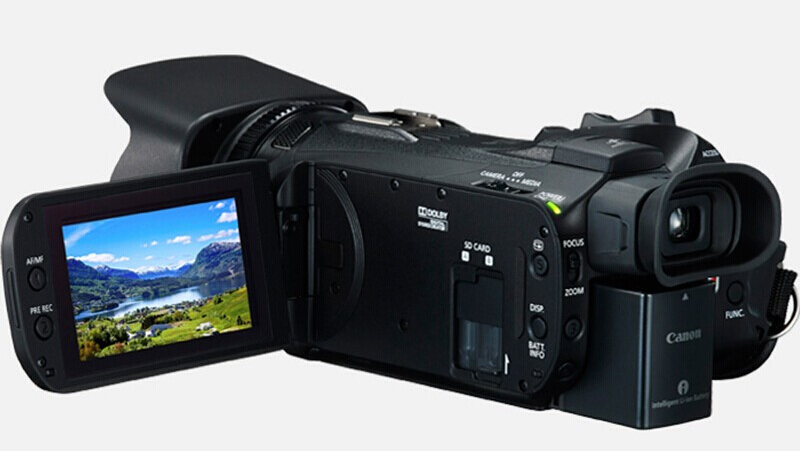

常用數碼設備：照相機、閉路電視、投影機、數碼相機、數碼攝錄機、CCD鏡頭以及各類光學設備；科學技術：望遠鏡、顯微鏡、水準儀、指紋儀、槍械瞄準鏡、太陽能轉換器及各類測量?jī)x器；醫療儀器：膀胱鏡、胃鏡及各類激光治療設備。
久晶光電可提供各種棱鏡現貨標準品，如適用于紫外、可見光、近紅外等不同波段的、不同尺寸的準精度和高精度的K9玻璃或紫外熔融石英直角棱鏡、K9五角棱鏡、K9道威棱鏡、K9屋脊棱鏡、K9角反射鏡、紫外熔融石英角反射鏡、楔形棱鏡等，產品表面鍍膜情況有鍍鋁、銀、金反射膜、增透膜、鎳鉻保護、黑漆保護等。
我們?cè)谔峁└鞣N棱鏡標準品的同時，我們也可根據您的實際需求為您提供棱鏡定制服務，如棱鏡尺寸的更改、參數指標的提高、鍍膜要求的更改等，歡迎您的咨詢。
