高端光學系統的研制需要高精度檢測技術，高精度的檢測技術支撐著光學系統的確定性制造和集成，以及光學系統仿真技術。目前行業公認的準則就是沒有檢測就沒有控制，更沒有確定性加工。
目前行業內的面型檢測干涉儀產品，主要是Nikon，Zeiss，和Zygo三個品牌。
干涉儀的工作原理都是利用準直光線照射標準參考面（平面，球面，非球面）和被測面（平面，球面，非球面）利用兩束反射光的干涉成像進行檢測。
本文以Zygo的激光干涉儀為例說明面型檢測報告中的核心干貨。
啟動干涉儀的 MetroPro軟件，設置好測試程序（如顯示剖面線，3D模型，PSD，澤尼克系數等）后就可以啟動檢測，檢測報告頁面包含的信息有以下幾個方面：
01 PV數據

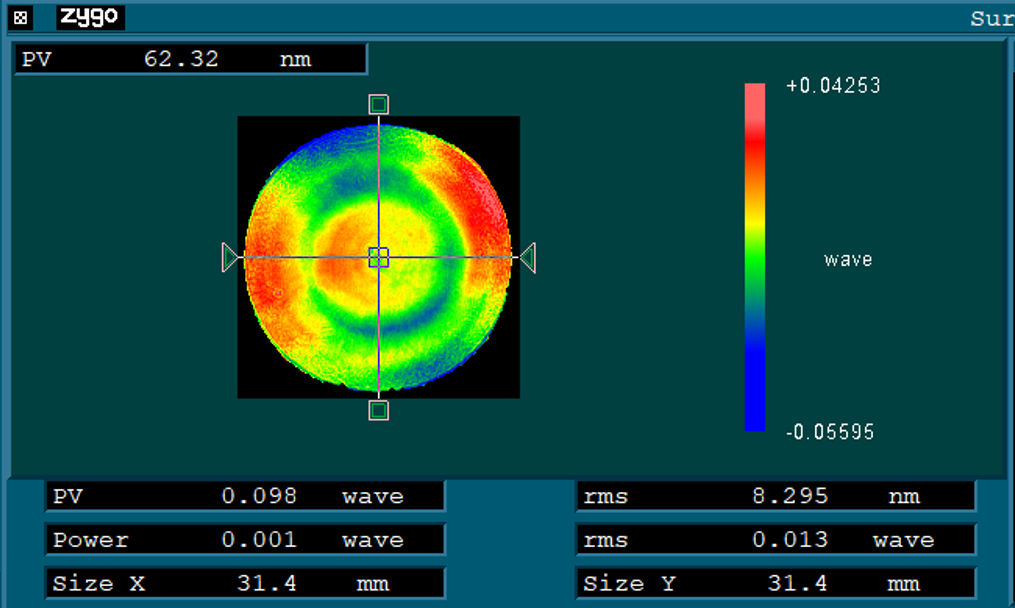

PV值代表被檢測表面上的最高點和最低點之間的高度差。RMS為檢測區域內N個數據點的平方和除以N以后的開方值，稱為均方根。此元件被測面的PV值為62.32nm，rms值為8.295nm。
02 3D模型

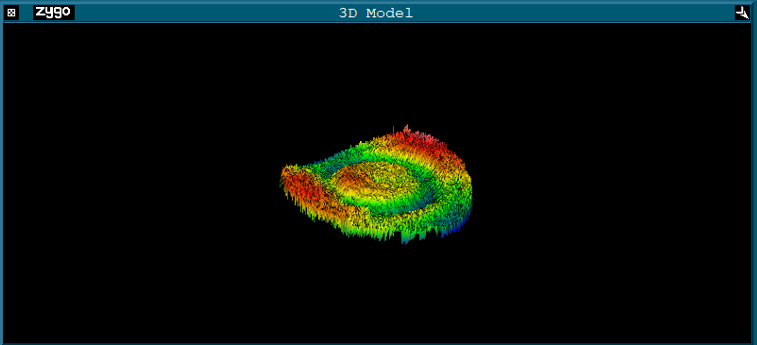

MetroPro軟件可以利用被測面的采樣數據點轉坐標，生成3D模型，直觀的表現出面型的凹凸特性。紅色為高點，藍色為低點。
03 PVr數據

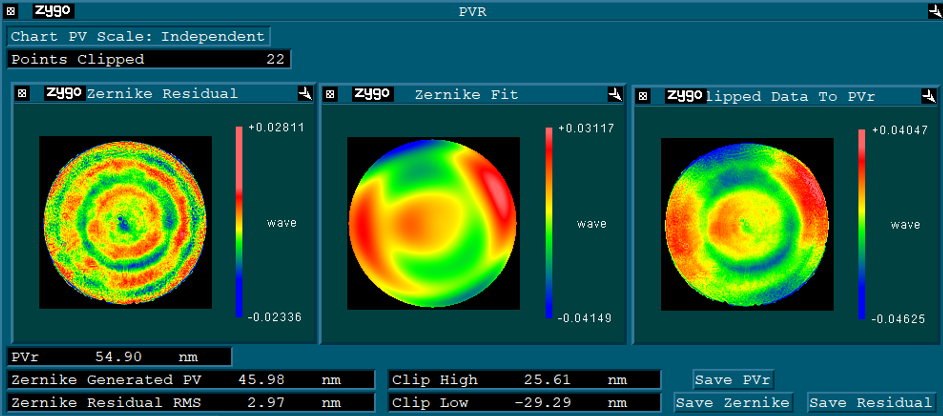

由于干涉儀中使用的探測器的空間分辨率不同，噪聲、鬼像條紋和亮點都會對它產生影響，僅用相機上的兩個點（峰谷）來表達測量結果可能不是很精確。PVr是一個新提出的穩健振幅參數，它的計算方法是36階Zernike擬合的PV值+ 3倍殘差的均方根值。此元件按照PVr參數計算的數值為45.98+3*2.97=54.9nm。
04 XY軸剖面曲線圖

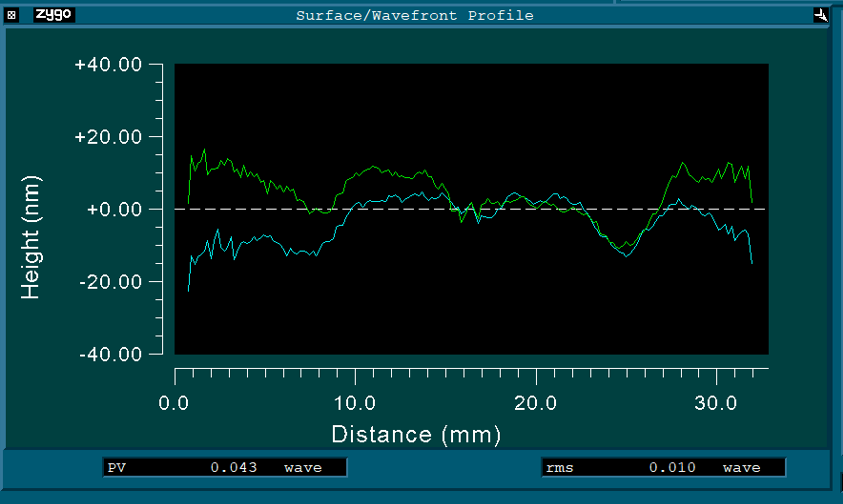

在第一部分的PV數據圖中，被檢測面的X和Y坐標軸的剖面數值曲線顯示在此圖中，綠色線表示X軸，藍色線表示Y軸。
05 干涉條紋圖

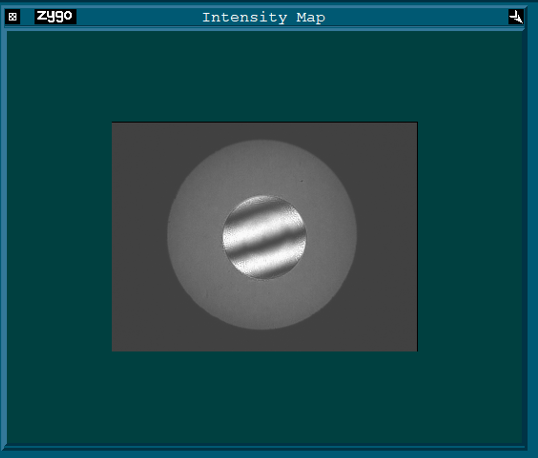

這個干涉條紋就是被測面和基準面的干涉條紋圖像，理想的干涉條紋應該是等間距且平行，條紋的偏轉情況代表著被測面與基準面的凹凸關系。
久晶光電銷售的光學元件在入庫前，都會使用干涉儀檢查元件工作面是否符合面型規格要求。普通光學元件工作面面型精度不低于λ/4，高精度產品的工作面面型精度不低于λ/10，如遇到相關問題，歡迎咨詢！
